Nieuwe civiele kunstwerken N837

Tussen Arnhem en Heteren is onlangs een nieuw stuk provinciale weg geopend, de N837. Bruggenspecialist ipv Delft ontwierp voor het tracé een brug en een onderdoorgang. Beide civiele kunstwerken hebben dezelfde vormgeving.

Twee-eenheid

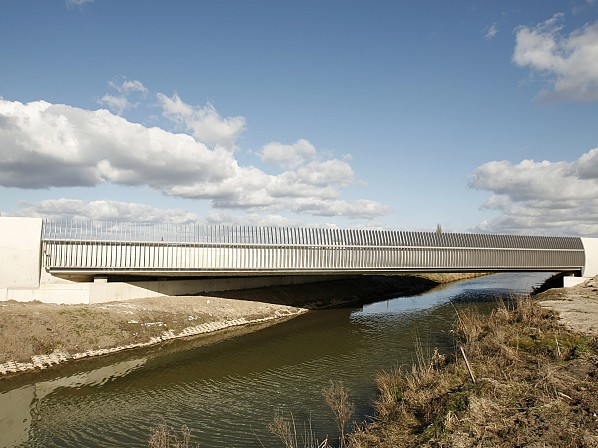

Het nieuwe tracé is een verlenging van de bestaande N837 en verbindt de Arnhemse nieuwbouwwijk Schuytgraaf met de A50. De brug over de Eldensche Zeeg en de onderdoorgang voor lokaal verkeer en fietsers aan de Uilenburgsestraat zijn, conform de wens van de opdrachtgever, als twee-eenheid ontworpen. Daarnaast was een belangrijke eis dat beiden goed in het open landschap van het komgebied van de Neder-Rijn zouden passen.

Strippenhekwerk


Ivo Mulders van het Delftse ontwerpbureau: \"We wilden bij zowel brug als onderdoorgang dat automobilisten op de N837 zouden merken dat er iets onder de weg doorging. Tegelijkertijd moest vanuit de omgeving goed zicht op het landschap blijven bestaan.\" De keus viel daarom op een strippenhekwerk, opgebouwd uit stalen strips die haaks op de weg staan. “Als je naar de tunnel rijdt, kijk je dwars door het hekwerk heen; vanaf de provinciale weg oogt het hekwerk wisselend gesloten en open, afhankelijk van waar je je bevindt.“

Efficiënte constructie


Het hekwerk buigt licht naar binnen, waarbij de gebogen vorm van de staalstrips soepel overgaat in die van de brugrand, zodat de twee onderdelen visueel een geheel vormen. De horizontale beëindiging van het hekwerk wordt bij beide kunstwerken gevormd door de betonnen vleugelwanden, die tot aan de bovenkant van het hekwerk zijn doorgetrokken. \"Extra eindelementen waren zo overbodig\", aldus Mulders.


Sociale veiligheid en onderhoud


Bij het ontwerp van de onderdoorgang waren sociale veiligheid en onderhoud belangrijke aandachtspunten. Zo buigen de wanden voor beter zicht naar de uiteinden toe naar buiten en lopen ze iets door in het talud van de N837. Daarnaast is de tunnel van ruim 8 bij 22 meter 's nachts verlicht en is hij ruim vier meter hoog. Gecombineerd met het speelse tegelwerk van groene, grijze en witte geglazuurde steenstrips, oogt de tunnel vriendelijk en licht. De kleuren van de tegels zijn afgestemd op de kleuren van de omgeving. Verder is het tegelwerk zo ontworpen, dat de wanden onderaan het donkerst zijn en bovenaan lichter. Dit levert het mooiste resultaat gezien de lichtinval en vervuiling is minder zichtbaar. Dankzij de glazuurlaag zijn de steenstrips bovendien goed schoon te houden.
